cnc影像測量儀只有一種類型嗎？
時間:2015-03-02 09:53:52 來源:本站 作者:admin
點擊:次
目前CNC影像測量儀共分三種類型:
第一種，高精度CNC影像測量儀:

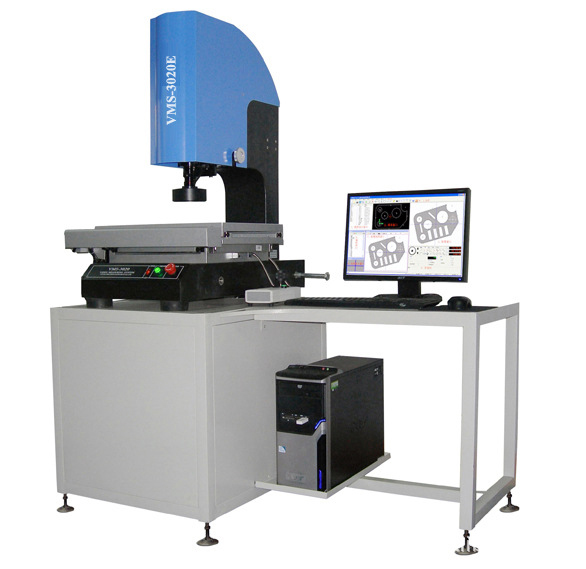

這種影像測量儀專門用于進行高精度測量，它可以排除操作人員對測量所帶來的影響，并帶有多軸測頭、旋轉測頭和旋轉臺面。這種測量儀的測量范圍很小，價格昂貴，因而只能在計量室中使用。如下圖所示，為億輝光電龍門式高精度復合式坐標測量儀。
CNC影像測量儀的特征：（測量工件不動，龍門架移動）
1.帶您進入三維復合式測量的世界:全自動龍門式大行程復合坐標測量儀。
2.基座采用大理石材料，堅固的平臺設計，保證擁有極高的穩定性及剛性。
3.采用研磨級滾珠螺桿和精密線性導軌，配合松下高性能交流伺服系統全閉環控制，高精度，高速度，高穩定性。
4.采用TEO高分辨彩色工業級800TV線高清CCD，保證擁有高質量的測量畫面，快速的測量速率。
5.全自動變倍鏡頭，改變倍率后不需要重新校正。
6.可程控四環八區LED表面冷光源，直軸輪廓冷光源，(選配同軸冷光源)。
7.開放式貼片光學尺0.0005mm。
8.接觸式測頭組(可選配自動探針SCR系統)及激光測頭組。
9.自主研發功能強大的全自動3D測量軟件，可編程自動測量。
10.影像，探針，激光共軸測量，可編程自動測量。
11.可以選配Z軸測量范圍:400-500mm。
12.可選擇雙Z軸測里。
第二種是通用CNC影像測量儀:
這種影像測量儀可用于進行中等精度和高精度的測量，它也帶有多軸測頭、旋轉測頭和旋轉臺面。它的測量范圍很大，價格·較低廉，一般可以在計量室中或在具有一定條件的環境中使用。
第三種是加工中使用的CNC影像測量儀:
這種測量儀用于進行中等精度的測量，配合自動化車間及CAD/CAM 一起使用。它帶有多軸測頭、測頭變換器及旋轉臺面。這種測量儀的價格適中，可在加工現場或具備一定條件的環境中使用。但使用這種測量儀時必須具備專用夾具。
以上資料由東莞市億輝光電科技有限公司分享提供
