CNC影像測量儀定位誤差分析
時間:2015-12-25 03:52:00 來源:本站 作者:admin
點擊:次

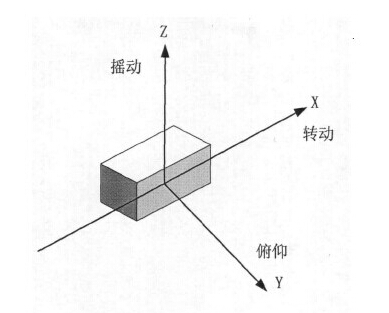

若要對CNC影像測量儀運動平臺進行分析，必須先了解平臺運行時可能發生的各種定位誤差。以下這些誤差來源即XYZ三軸中每一軸的定位精度和運行誤差所構成，下圖所示即為CNC影像測量儀X軸方向上移動時該軸的位置受到下列因素的影響。
(1)線性位置:平臺應該達到的目標位置卻沒有達到所造成的定位滑移誤差。
(2)水平誤差:X軸的水平方向上的偏移扭動誤差。
(3)垂直誤差:X軸的垂直方向上的偏移扭動誤差。
(4)俯仰:X軸繞著水平軸旋轉的姿態誤差。
(5)轉動:X軸的旋轉姿勢誤差。
